Ho voluto provare questo tipo di antenna perché fondamentalmente la mia attività avviene in 20 e in 40 mt, eccetto l’attività in 2 mt, non mi servono antenne multibanda, una bibanda va più che bene. Ho costruito ed installato varie antenne per verificarne il funzionamento dalla mia stazione, le condizioni non sono certamente ottimali ma tutte installate a 8 metri dal tetto, stessa posizione e stessa direzione, certamente non tutte gradivano questa posizione perchè bisogna ricordare che come ricorda DJ0IP, altezza = forza del segnale, più siamo alti meglio rendono le antenne.

La “regola” dovrebbe essere altezza minima da terra 1/2 lambda della fequenza, per questo motivo le mie antenne sono a 8 mt, non esattamente mezz’onda di 20 metri ma .. abbastanza vicino.

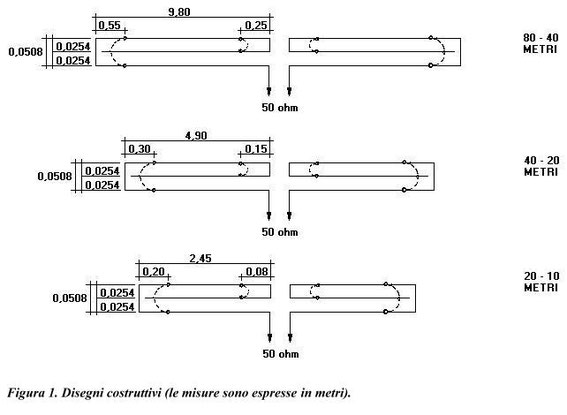

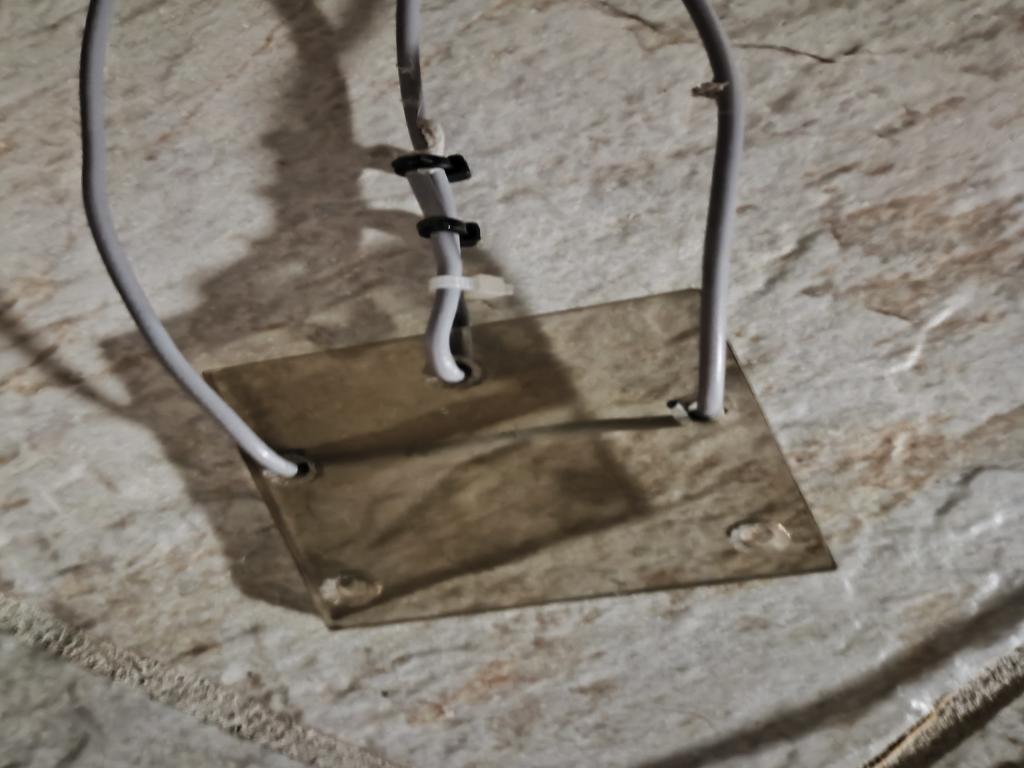

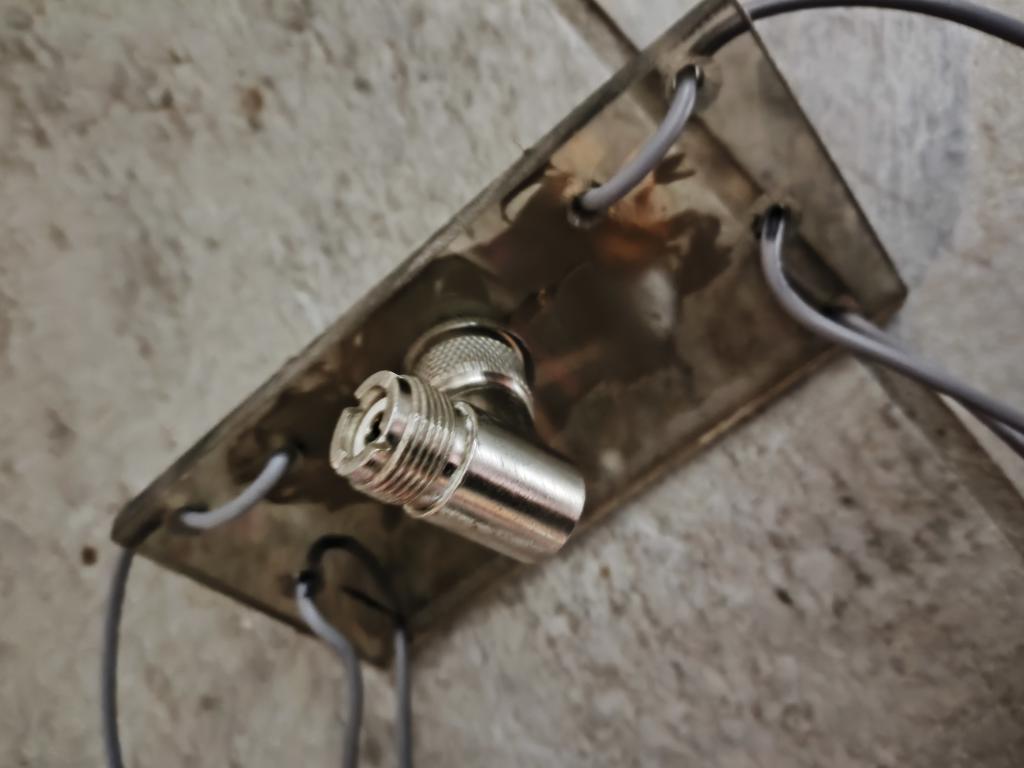

Questo è il disegno che possiamo trovare ovunque in rete. Come ho realizzato questa antenna? Ho utilizzato del plexyglass da 5 mm, ho forato come da immagini, ho stampato i separatori filo lungo l’antenna. La parte più difficile, almeno per questa versione (20/40), è stata la taratura. Con l’analizzatore Rigexpert ho impiegato circa 3 ore, issa antenna a 8 metri in giardino, abbassa per verifica, e così via per circa 3 ore poi, finalmente, i dati rilevati soddisfacevano le mie esigenze. ho saldato i cavallotti nella posizione individuata, ho coperto il connettore e le saldature con ottimo silicone, ho fissato una giunzione per tubo da 32mm sulla piastra centrale e ho fissato il tutto sul palo. Nota particolare, l’ultimo metro del palo di sostegno delle mie antenne è in fibra di vetro per non avere metalli che possano influenzare l’antenna.
